液晶拼接屏前维护式支架安装流程

上传时间:2018/7/3 浏览:229

一、 安装前准备

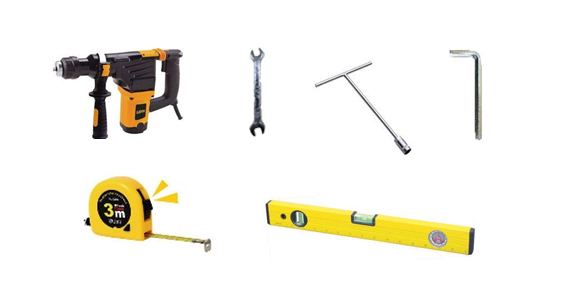

1、安装工具:冲击钻,8和10厘钻头,卷尺,水平尺/水平仪,10厘套筒,扳手,内六角扳手,电脑等。


2、安装材料:根据收货清单查



二、前维护式支架安装

1、先组装挂架,将增厚架和固定片安装到背架的合适方位:

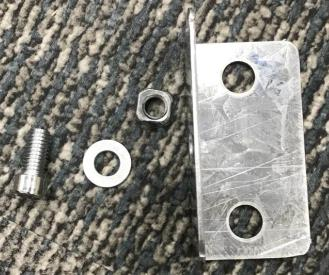

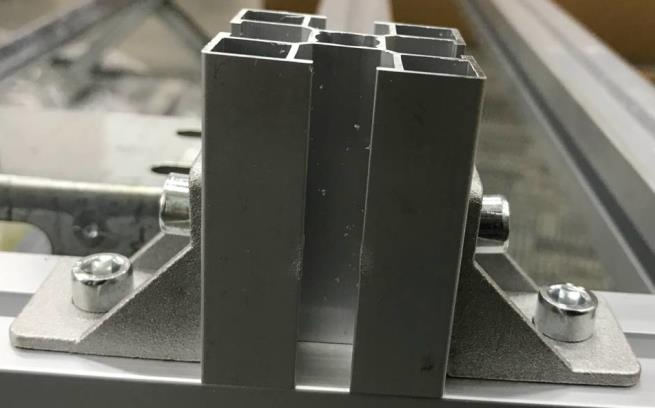

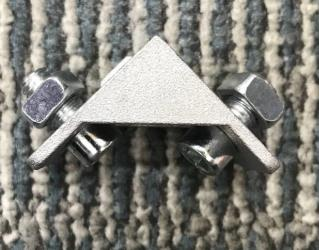

               (增厚架)                             (固定角码)                        (固定片)

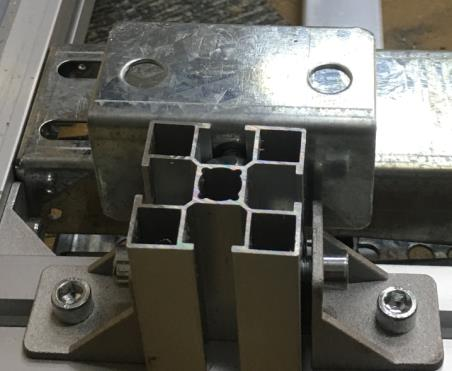

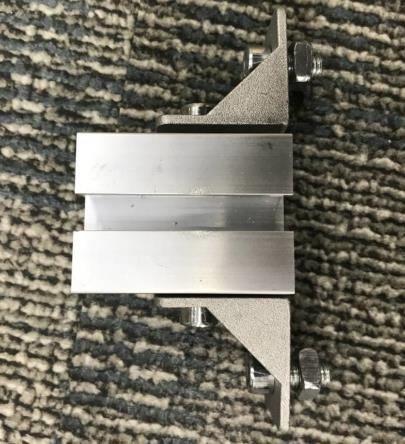

安装步骤1:

安装步骤2:

安装步骤3:

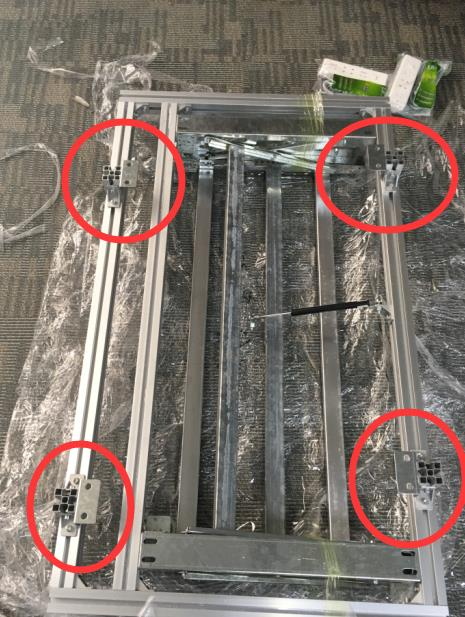

按以上步骤依次安装好 4 个固定架,安装完成后效果如下图:



2、将前维护支架安装固定到墙面

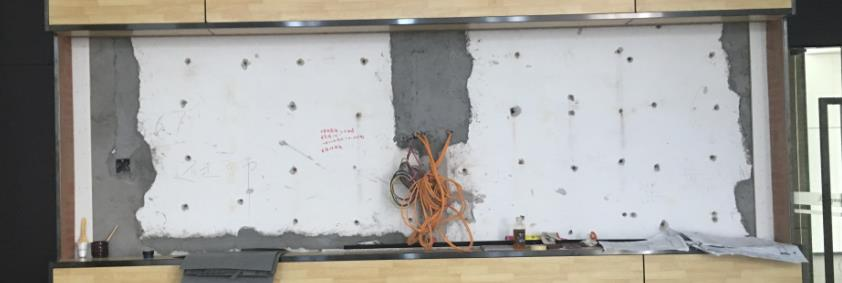

1)、采用卷尺测量每个拼接屏支架固定架之间的孔位,将对应的孔位在墙上采用冲击钻打孔,并核对孔位是否准确,如下图示:

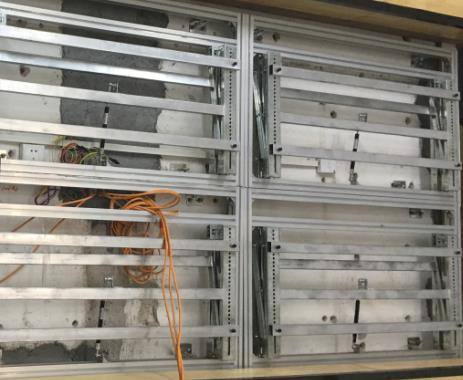

2)、依次并排安装好对应的前维护支架,用配套的膨胀螺丝固定在墙面即可,如下图示:

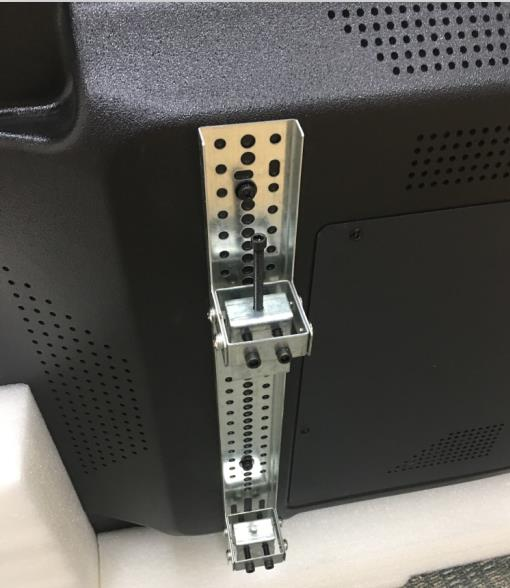

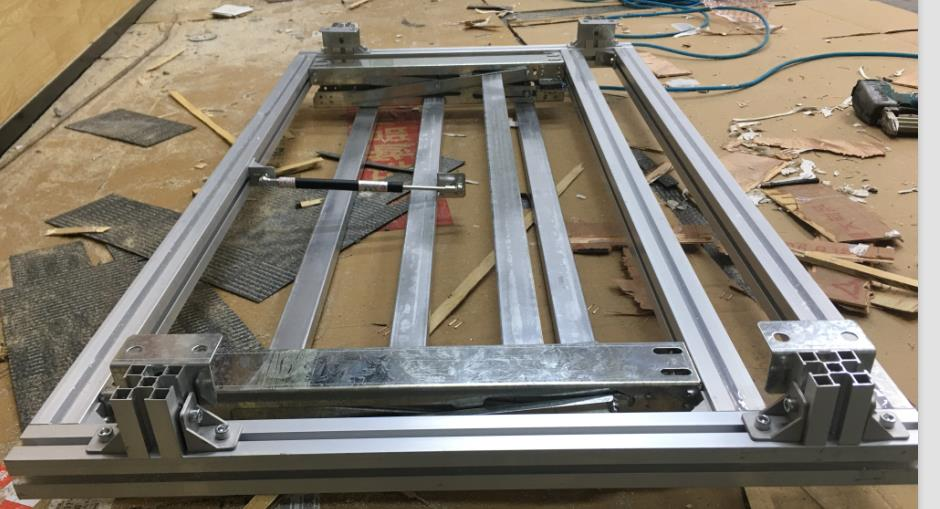

3)、安装拼接屏背部挂架,如下图:

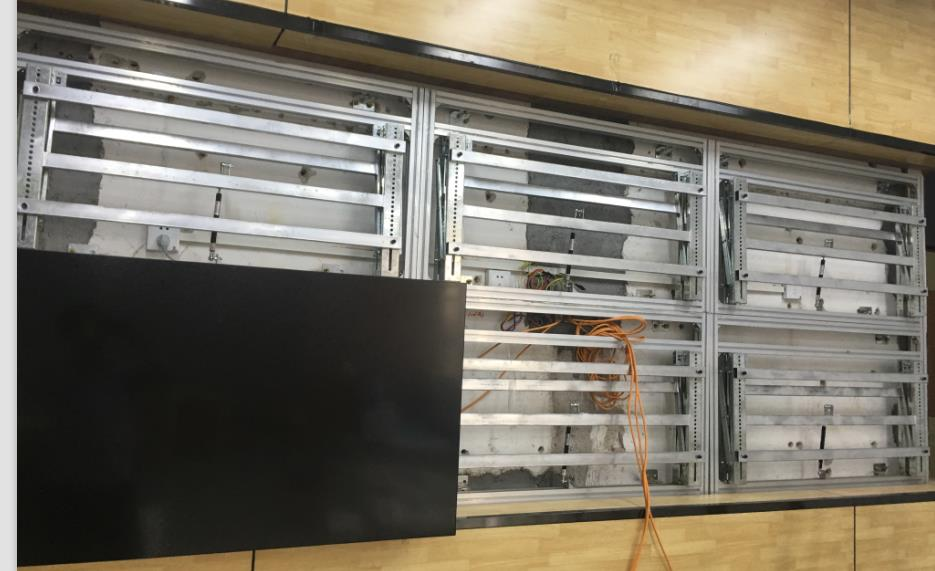

4)、依次将拼接屏放置在墙体前维护支架上,如下图:

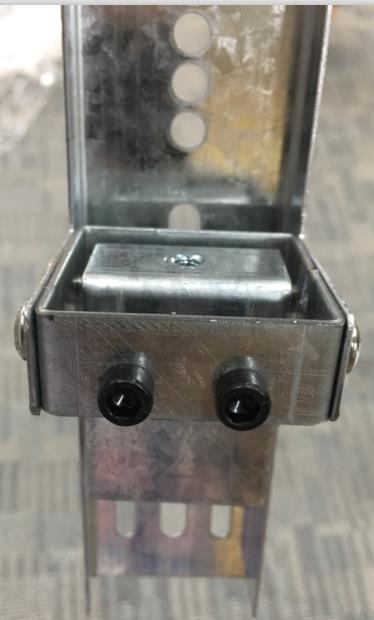

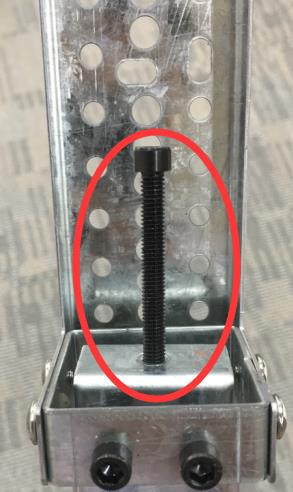

5)、使用位置调节螺丝调整屏幕水平和垂直位置,直至屏与屏之间在同一水平面上:



       (水平调节螺丝)               (垂直调节螺丝)

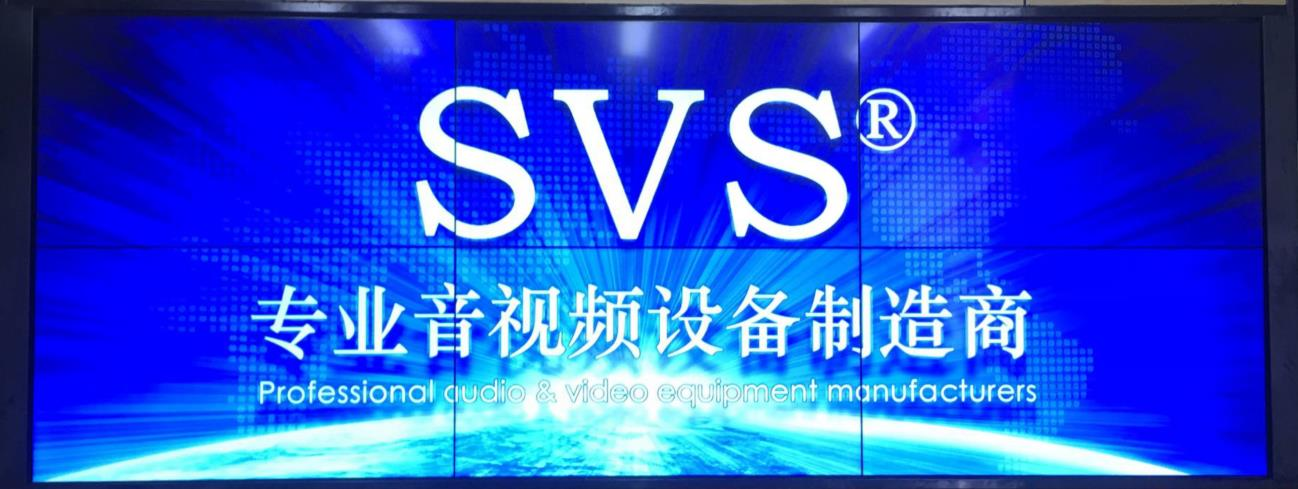

6)、安装完成后效果如下图:



三、注意事项

1、背架与墙体固定架的安装位置要合适,要提前确定好墙面位置是否能安装,避免安装后无法在墙体打螺丝孔位和固定螺丝:

                                          (错误示范)



                                          (正确位置)

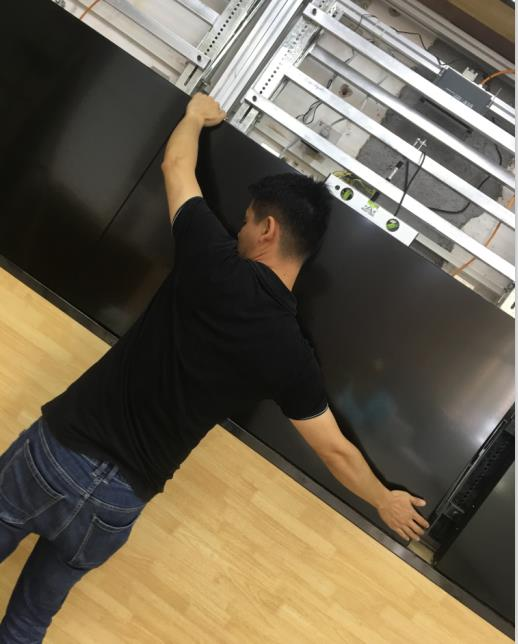

2、屏幕按压方位

在微调屏幕位置时要注意采用对角位置按压,并且确保在屏幕断电冷却的状态下进行操作,避免在开机的时候因屏幕较软造成屏幕损坏。

3、屏幕上架完第一排时即可接线调整水平和垂直的位置,将屏幕调整到最佳状态时继续上架下一排的大屏,依次接线调整到最佳位置即可。

4、所有屏幕安装完成后,接入信号源到拼接屏,然后用电脑软件进行屏幕色差细调到最佳状态。
