线阵音箱钢丝绳吊装说明

上传时间:2018/6/11 浏览:223

        线阵音箱全称线性阵列音箱,是一组排列成直线、间隔紧密的辐射单元,其具有相同的振幅与相位。线阵音箱在主轴垂直平面指向性呈窄波束,能量叠加可以远距离辐射,弯曲的线性音箱组装可以让下端覆盖近区,中上端覆盖中区及远区,形成自近而远的等声压覆盖。线阵音箱主要应用于空间高、面积大、对音质要求高的环境,今天以8寸线阵L-8为例,介绍下线阵音箱的吊装方法和注意事项。

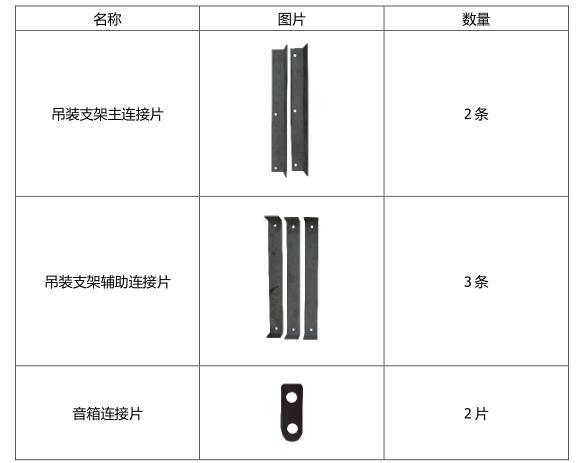

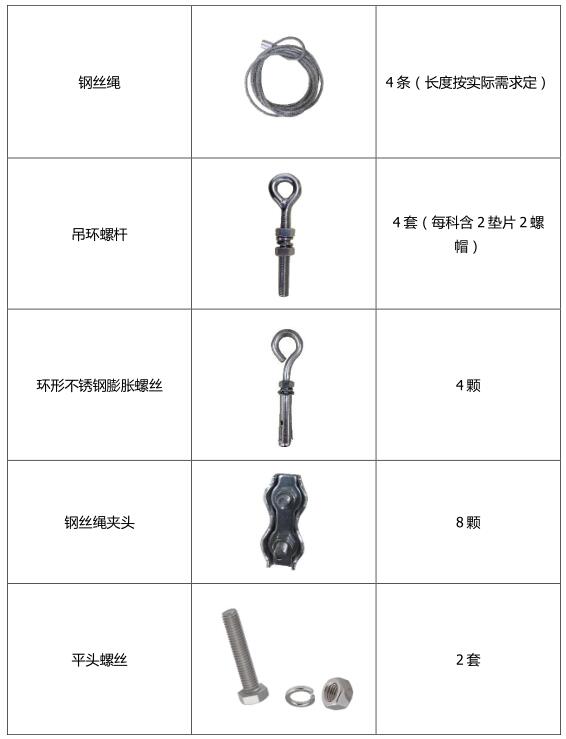

1、在安装音箱之前先准备好音箱吊装支架及配件,包含音箱吊装支架、音箱连接片、钢丝绳、吊环螺杆(规格M10)、环形不锈钢膨胀螺丝(规格M8)、钢丝绳卡夹(规格M4)、平头螺丝(规格M10)等,如下图:

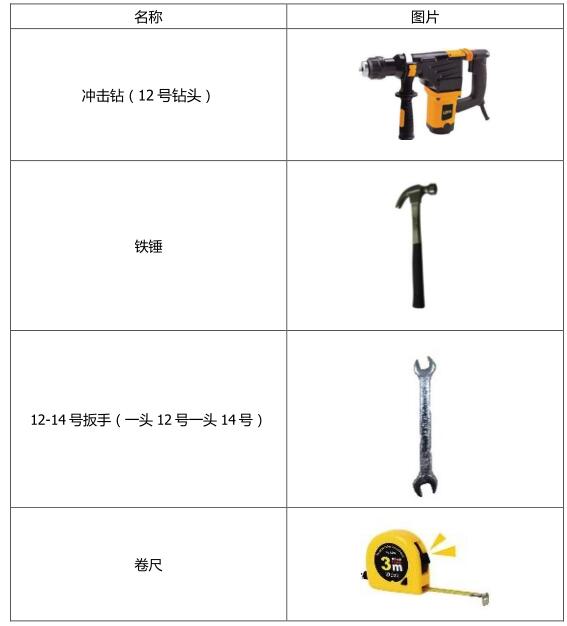

2、准备好安装支架所需的工具,包含冲击钻(12号钻头)、铁锤、12-14号扳手、卷尺等:

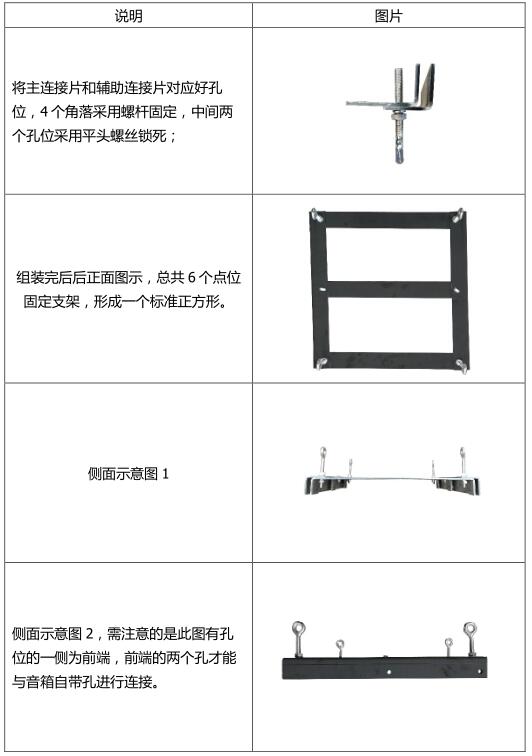

3、准备好材料配件及安装工具后,首先进行吊装支架的组装:

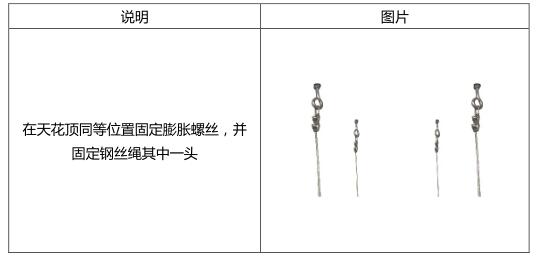

4、在完成吊装支架组装后,准备在天花打孔,打孔之前先用卷尺在对应位置量好尺寸,对应正方4个孔位,打完孔后将环形膨胀螺丝固定于孔中,并采用钢丝连接到环形膨胀螺丝孔中:

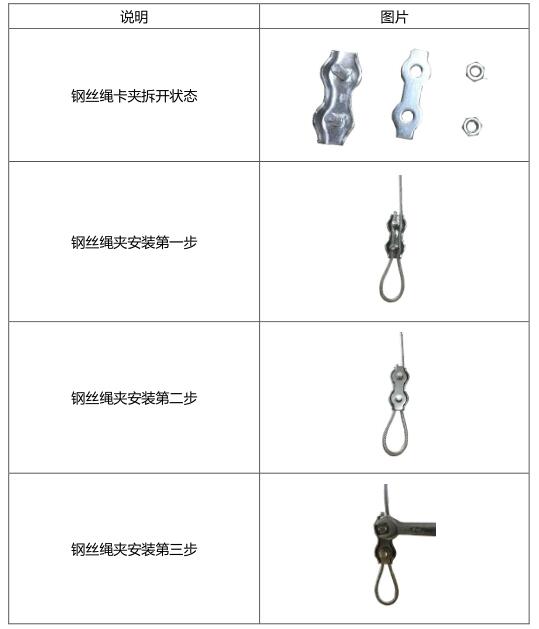

5、钢丝绳卡夹采用双卡头锁死,保证钢丝绳在使用的过程中不会滑落。将卡夹拆开,将钢丝绳放入,盖上盖片并锁定螺丝:

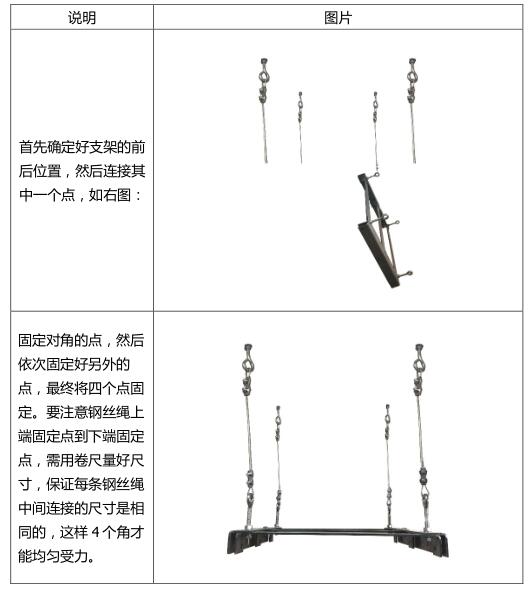

6、将钢丝绳上端连接完成后,开始将已经组装完成的吊装支架与钢丝绳连接:

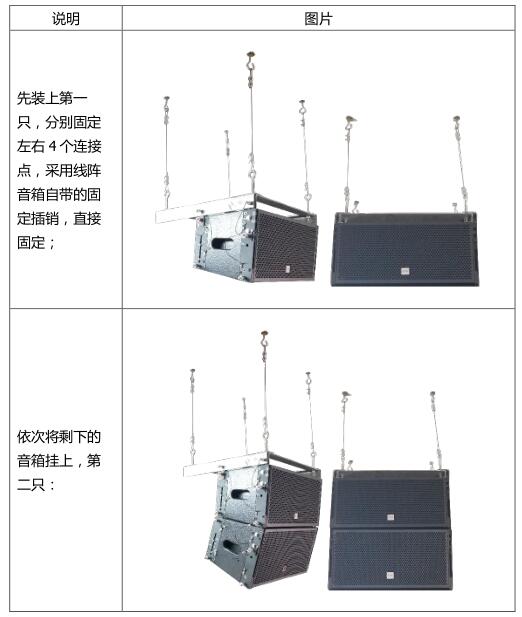

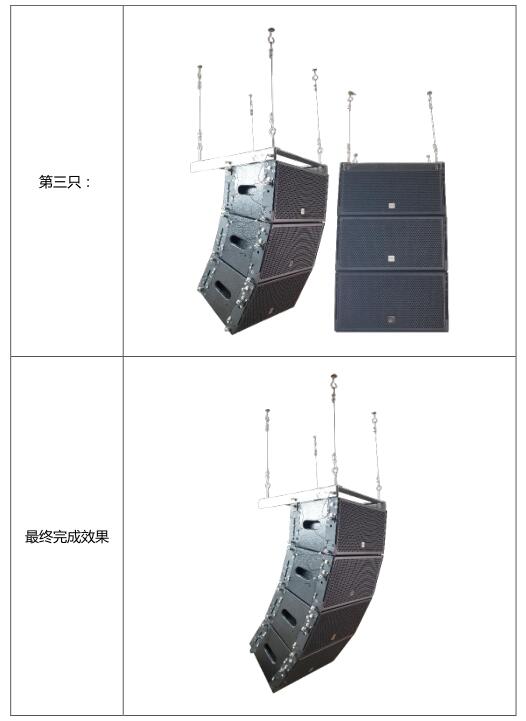

7、最终将线阵音箱依次固定上吊装支架:

此类安装适合不悬挂低音炮、相对楼层较矮的会场使用,减少设备占用空间的同时保证音箱悬挂的稳定性和安全性。
